そんな悩みから開発は
始まりました

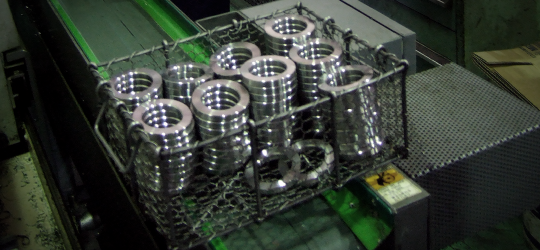

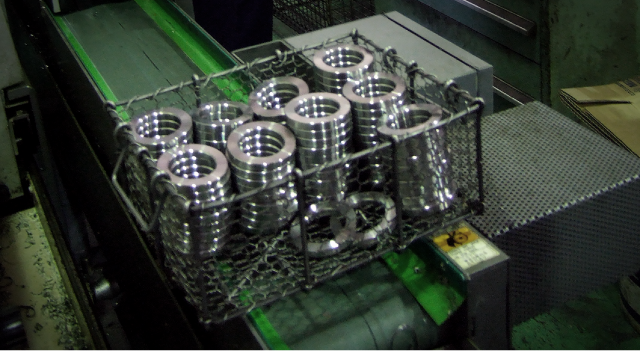

弊社は加工現場で常に平行度を心配しながら、NC自動盤（ピーターマンタイプ）で薄物リングの量産加工を行っていました。
求められている平行度は0.015mmです。
しかし、調質による応力で加工後の製品に歪が生じてしまい、0.015mmをオーバーしてしまう現象がまれに発生。品質にバラツキが出てしまうことがありました。
そんな悩みから開発は
加工がうまくいかず
不具合が発生
自動盤で加工している為、まれに切り粉などを挟んだまま加工してしまい、いつのまにかチップ欠けや、寸法や平行度をオーバーしてしまうことがあり、度々発生してしまう不具合品に非常に困っていました。
平行度測定で検査室に何度も

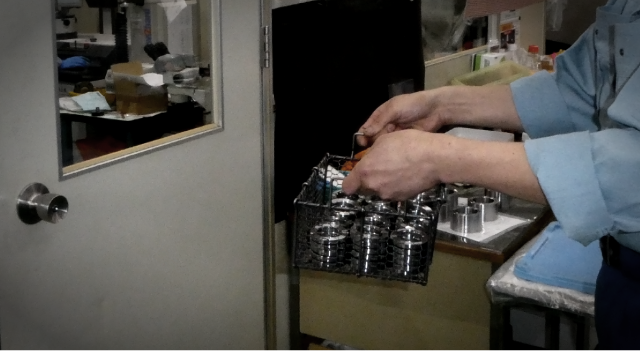

そのため、ある程度の数量を加工すると製品を現場から離れた検査室に持ち込み、平行度測定に行きます。時間が掛かってしまいますが、不良品の山を作らない為、1日に何度も測定しに足を運んでいました。
測定による疲労と非効率さ

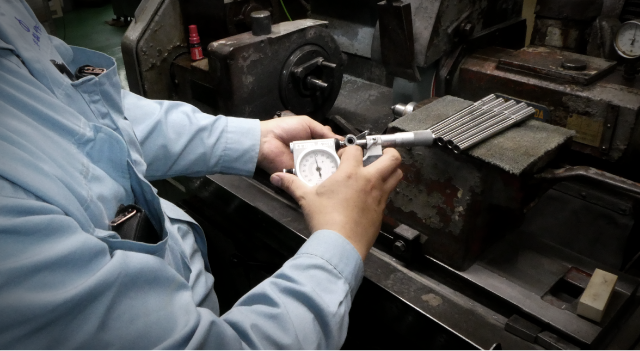

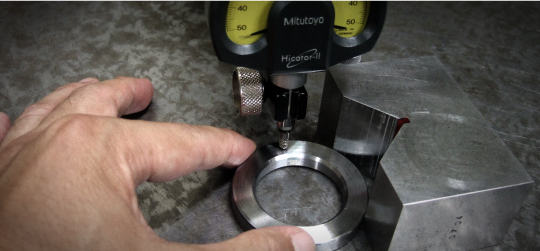

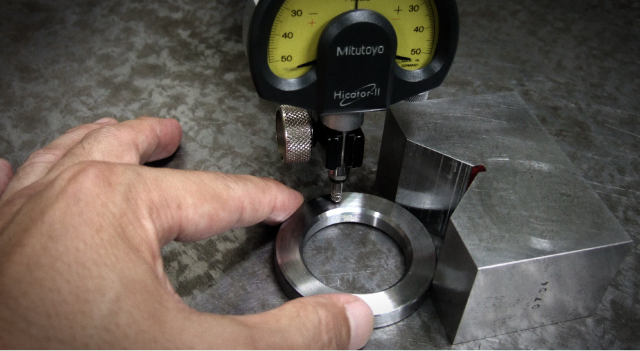

Vブロック+定盤でも測定はしていましたが、大事な製品にスリキズが付いてしまう上、定盤側にも傷や打痕がつき安定した測定ができません。また、マイクロメーターで何ヶ所も測るのは面倒であり、手の疲労と非効率さを感じていました。
現場で平行度が測れないか
という逆転の発想
それなら現場で手軽に平行度を測れないものだろうか。もし持ち運びができる小型の測定器があれば、飛躍的に作業効率が上がるのではないだろうか…。そこでＮ検査主任が、加工品を載せて高精度に回転して測るステージが弊社のＮＡＫＡＮＥ回転センターの技術で作れないかと提案してきました。

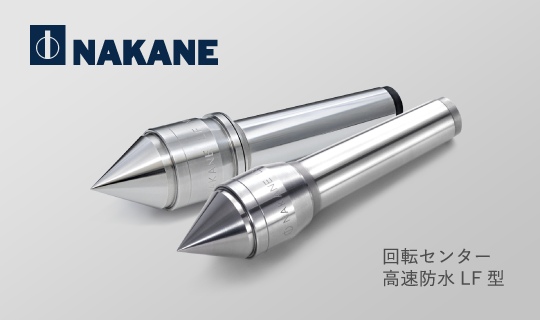

回転センターのノウハウを
生かせるかもしれない！
回転センターの老舗メーカーであり、ＮＡＫＡＮＥブランドとして高精度、高品質で、皆様の加工現場で高い評価を頂いて来ました。
その回転センターで最も精度の良いタイプでは振れ精度0.0025mm以下を確保しています。
高精度を実現するには個々の部品精度のみならず、組み付けに高度な技術を必要とします。この技術で精度の高い回転ステージを作れるのではないかと早速設計をし、試作を開始しました。

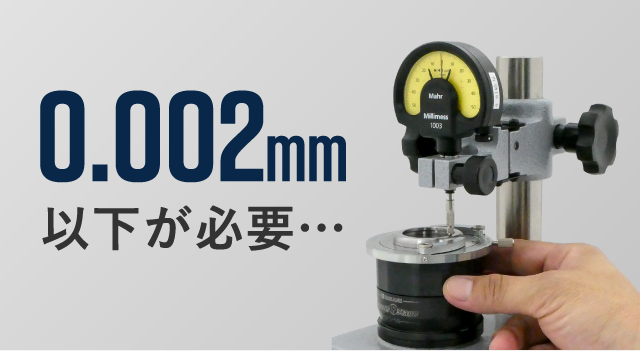

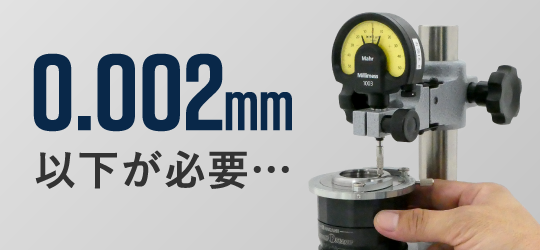

振れ精度0.01mmを
保証するには0.002mm以下が
必要だった
スペーサー、ワッシャー等の丸物加工において幾何公差の平行度は、振れ精度にて測定できます。
そのなかで高精度を必要とするものは許容差0.01mmレベルを要求されるので、これを満たすには試作器の保有測定能力を0.002mm以下にする必要があると考え、高い目標を規格とし設定しました。
精度を上げるための研磨を
繰り返す日々

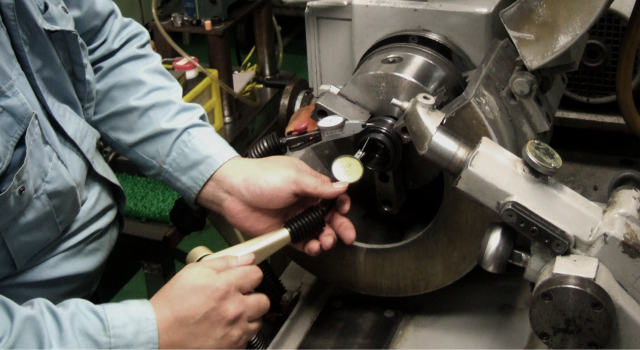

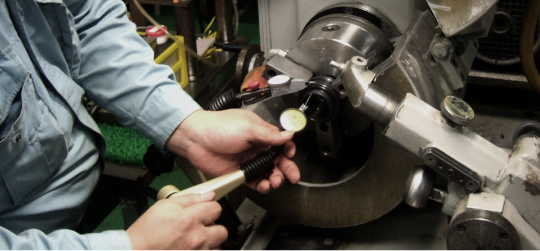

まずは社内にある機械と様々な方法で何度も研摩。しかし精度も出ず、回転もスムーズにならず、分解しては組立てるという作業を何度も繰り返しました。しかも一度分解するとベアリングは二度と使えなくなってしまいます。廃棄されるベアリングを見るたび、このままで良いのか自問する日々でした。
見えてきた光明と
その意外な方法

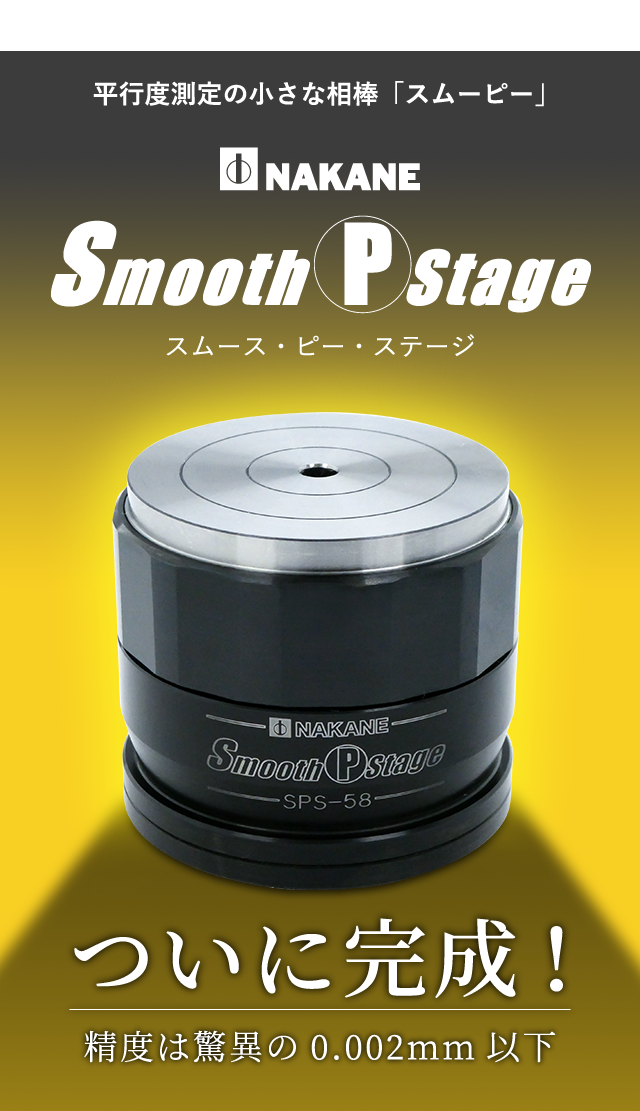

それでもあきらめず試行錯誤を繰り返しているうちに、治具による組み合わせで微妙な違いが出ることを発見し。さらに従来の加工方法に囚われず斬新なアイデア(企業秘密)を用い、何度も同じ作業を繰り返し行ない錬度を高め、とうとうステージ面の振れ精度0.002mm以下を出せるようになりました。
時間短縮！効率UP！
不具合品の混入を未然に防ぐ

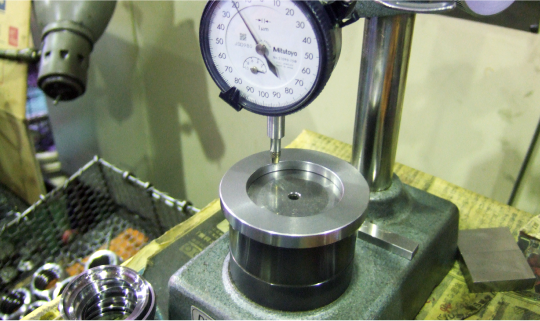

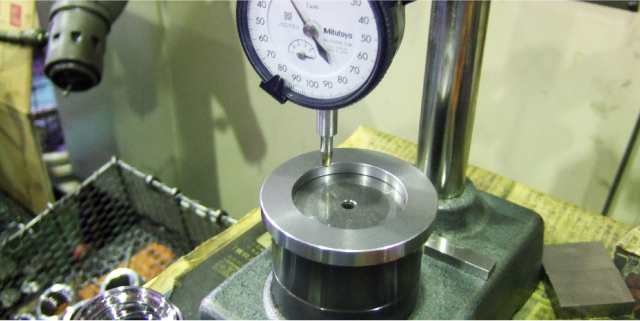

実際に社内で使用してみると、今まで検査室までの移動などを含め10分以上かかっていた測定が、加工現場にてわずか10秒程度になりました。 何度も検査室に行く手間も無くなり非常に稼動率が上がり、断然楽になりました。
この製品に興味を持って
いただけるお客様がいる！

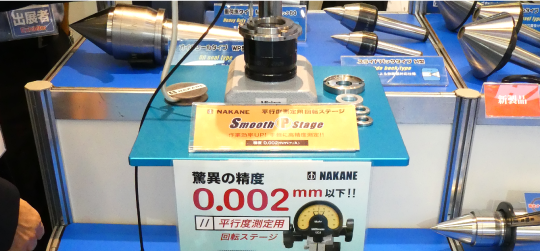

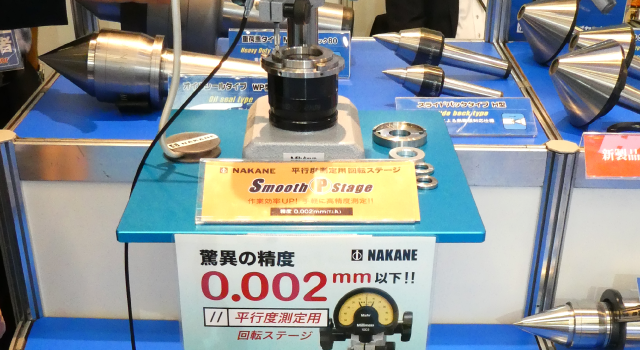

良いものができたと納得いったため、試しに展示会にNAKANE製品と一緒に出展しました。すると弊社と同じように量産加工を行なっているお客様から非常に興味を持って頂き、お話を聞いてみると自動車部品を量産加工しているが、平行度測定したい製品が沢山あるので何か良い物はないか探しているとのこと。発売はいつ頃になるか聞かれましたが、試作品につき今のところ販売は未定です、とお伝えしたところ、少しがっかりした様子でした。
別のお客様では、自分で同じような回転ステージを製作したが、精度が出ず断念したことがあるとのことでした。
試用されたお客様から
大好評の嬉しい声
展示会が終わり数日たったある日、その興味を持って頂いたお客様から、どうしても気になるので使ってみたいとのお電話を頂きました。それならば是非試して頂こう！と思い、早速試作品をお送りし、モニターとして使って頂きました。 その結果、小さくて持ち運びやすく、現場ですぐ確認できるし時間短縮できて非常に効率的との嬉しいお言葉。お客様の会社では数百個ずつ多品種の製品を全数検査しているので、もう一つ欲しい！と、大好評を頂きました。

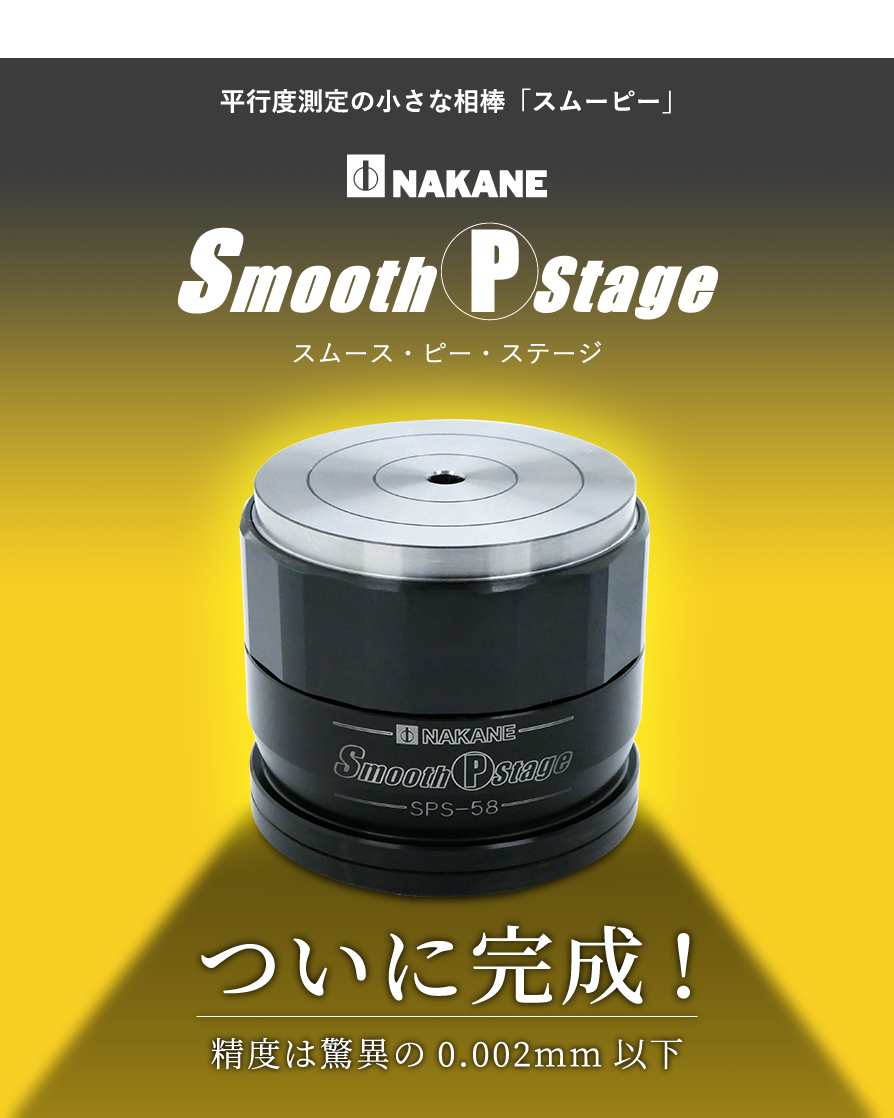

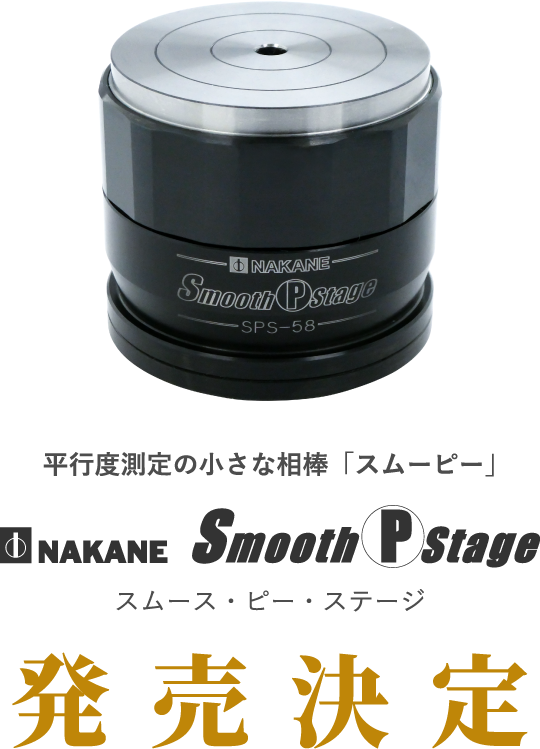

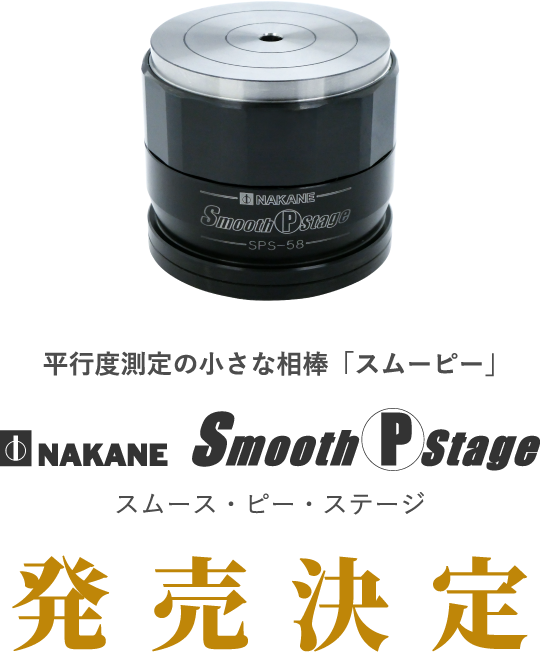

今回この平行度測定用
回転ステージ
愛称『スムーピー』の
発売を決定しました！
展示会で大好評だったため、全国の同様の悩みをお持ちの方に使っていただき、その良さを実感してもらいたいと、発売を決定いたしました。
丁寧に手作業で製作しているため少々お時間をいただきますが、日本製の高品質製品です。
皆様の現場での効率アップを助ける自信の新製品です。
ぜひその効果をお客様の製造現場でお確かめください。
ちなみに今でも、私たちの現場では原点となった試作品第1号が大活躍しています。
価 格
スムーピーGセット 型式 SPS-58G
（スムーピー本体+芯出しガイド）
希望小売価格 ￥105,000
※台座は別売です。
芯出しガイド 型式 CG-58A
希望小売価格 ￥12,300
台座 型式 STS-2411
（キャップボルト3本付）
希望小売価格 ￥18,000
仕 様
スムーピー本体 型式 SPS-58
| 寸法 | 外径 φ63.0×高さ55.0 | （mm） |
| ステージ径 | φ58.0 | （mm） |
| 振れ精度 | 0.002mm以下 | |
| 質量 | 1.1kg |
芯出しガイド 型式 CG-58A
| 寸法 | 外径 φ74.0×爪厚さ3.5 | （mm） |
| ワークサイズ | 外径 φ8.0〜φ58.0 | （mm） |
| 質量 | 77g |
台座 型式 STS-2411
| 寸法 | 240×110×20 | （mm） |
| 質量 | 3.5kg | （mm） |
※通常在庫しておりますが、欠品の場合は販売店を通して納期確認をお願いします。
※芯出しガイドの特注品製作も対応致しますので御相談下さい。
ご購入について
お取引ある工具販売店に
回転センターNAKANEの新商品
「Smooth P Stage」
(スムース・ピー・ステージ)とご用命下さい。
