NAKANE 回転センター
技術・サービス情報:回転センター関係

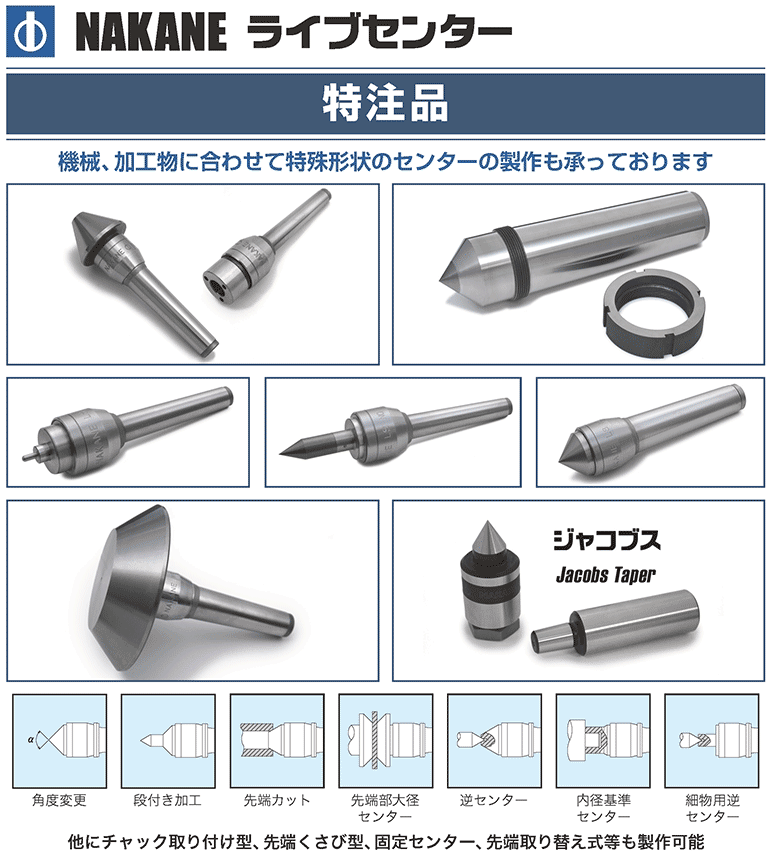

●加工物により特殊品の受注製造も承っております。加工精度・能率が向上します。
設計をより簡単にするため 特注依頼用紙、PDFとCAD データを提供しています。
1. 特注依頼用紙は、最寄りの代理店または、資料請求にてお取り寄せください。

2. 特注依頼用紙PDFをダウンロード 後、印刷してお使いください。
   回転センター特注依頼用紙 Specialorder2012_11.pdf (168KB) PDF ファイル

3.CAD データは、フォーマット形式:DXF, CADSUPER JX(アンドール)があります。
  回転センターCADデータ
ファイル名 掲載日 形式 概 要
Lswpall.dxf 回転センターLS・WP(見積・注文)依頼図 NO.1〜NO.5まで
(印刷して使用に便利)
Lswpall.jx 回転センターLS・WP(見積・注文)依頼図 NO.1〜NO.5まで
(印刷して使用に便利)
           提供フォーマット形式は、DXF と CADSUPER JX (アンドール)
           尺度は、1:1で描かれている。(側面図として提供)
<ワンポイント> ファイルをダウンロードする場合は、ファイル名を指しながらマウスの右クリックを押して、
   ・Internet Explorer なら [対象ファイルに保存] を
   ・Netscape Navigator なら [リンクを名前を付けて保存] を実行してください。
 返却方法: 代理店(販売店)を通して、 修理製品を返却ください。
 費用: 製品の修理承っております。
      費用がかさむ場合または、不可能の場合は製品分解してご返却いたします。
 分解及び精度よく組み立てには、特殊工具を必要としますので、むやみに分解しないで下さい。
 修理内容: 通常は、すべてのベアリングとグリスを交換して、先端部を再研磨いたします。

関連規格
 回転センターに関連のある規格
名 称
番 号
規格
回転センター B 6158
JIS
センタ穴 B 1010
JIS
モールテーパ部のシャンクとソケット B 4003
JIS
モールステーパゲージ B3301
JIS
工作機械−旋盤センタ互換のためのサイズ ISO 298
ISO
工作機械−工具シャンク用セルフホールディングテーパー ISO 296
ISO
 JIS = 日本工業規格
 ISO = 国際規格 ISO のホームページ(英語)
 詳しい資料は,財団法人 日本規格協会 (TEL: 03-3583-8001)まで
